Abstützung von Formteilen bei PVC-U Steckmuffen-Rohren





Berechnung der Abstützfläche, Fundamentgrösse.
(z.B. für Rohre mit Steck-Muffe aus PVC-U)



Bei nicht längskraftschlüssigen Verbindungen (Steckmuffen ohne Schubsicherung) sind die auftretenden Schubkräfte mit Beton  gegen die Grabenwand abzustützen.

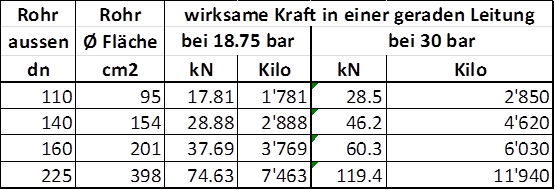

Die nachstehende Tabelle gibt die Wirksame Kraft einer geraden Leitung (Endverschluss) bei 18.75 und 30 bar an. Die Kräfte werden in kN = Kilo Newton angegeben:







Achtung: Bei Bögen wirken grössere oder kleinere Kräfte!





Die Tabelle auf der nächsten Seite (Quelle B, Seite A10.5) gibt die notwendige Abstützfläche der Verankerung gegen die Grabenwand in cm2 an. Sie sind für einen Prüfdruck von 18.75 / 30 bar und drei verschiedene Bodenfestigkeiten gerechnet.



Die Prüfdrücke sind aufgrund der Empfehlung vom BAFU „Baulicher Umweltschutz in der Landwirtschaft“ gewählt. Hier wird auf Seite 32, Indizes Nr. 17 empfohlen die Leitung mit dem 1.5 fachen Betriebsdruck zu prüfen.  Daher für PVC-U Druckrohre PN12.5bar C=2.0 Prüfdruck 18.75bar / PN20bar C=2.0 Prüfdruck 30bar.

Achtung beim Prüfen soll der Sicherheitsfaktor C nicht überschritten werden, sonst kann das Rohr geschädigt werden.
 => Achtung: bei PE Druckrohren sind die Sicherheitsfaktoren viel tiefer!!



Bei anderen Prüfdrücken sind die Werte entsprechend umzurechnen



Bodenbeschaffenheit:



Für die Bodenbelastung wurde mit folgenden Werten gerechnet: (Quelle B, Seite A10.4)



weich

4

N/cm2

=

0.4

kg/cm2

mittelhart:

10

N/cm2

=

1.0

kg/cm2

hart:

20

N/cm2

=

2.0

kg/cm2

 Bei instabilen, fliessenden oder frisch aufgeschütteten und unverdichteten Böden sollten zugfeste Rohrverbindungen eingebaut werden, da keine zuverlässige Abstützung möglich ist!



Abstützungs – Fläche:

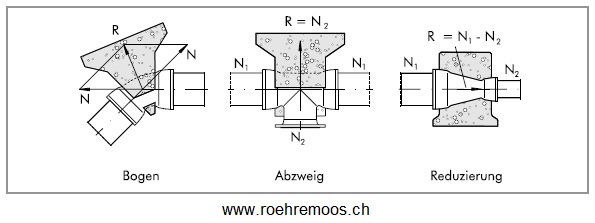

Die Abstützfläche ergibt sich aus der resultierenden Kraft R und der Zulässigen Bodenbelastung.

Kraft:
=> abhängig vom Rohrdurchmesser, Formstück und Druck<

=> siehe Tabelle weiter unten


Bodenbelastung:
=> je nach Erdreich
=> stabile, stehende Grabenwände können mit mindestens 1kg pro cm2 belastet werden (10N/cm2)
=> daher die Betonabstützung immer bis an die bestehende Grabenwand machen.
=> falls keine Grabenwand, Absatz in die Grabnsohle stechen, damit die die Kraft auf den „gewachsenen“, stabilen Unterboden übertragen wird!

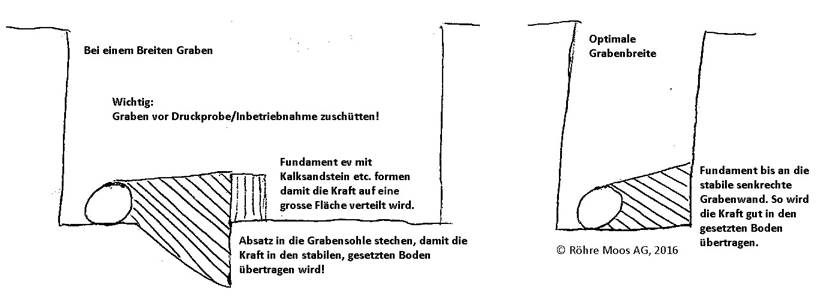

Fundament-Form:

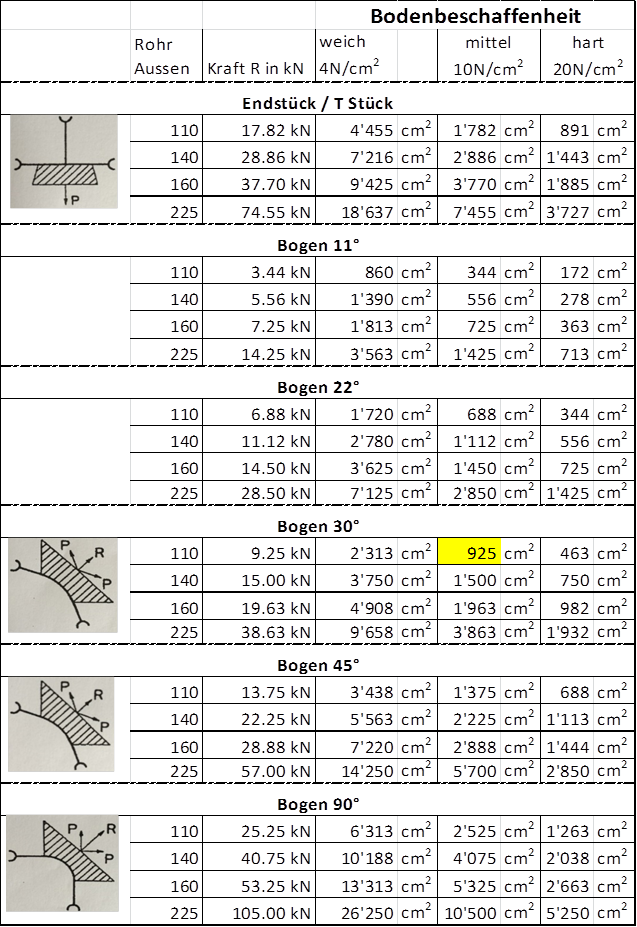

Fundament - Flächen für Prüfdruck 18.75bar



Tabelle für Rohre PN 12.5 bar Sicherheitsfaktor C = 2.0

Prüfdruck gemäss Wegleitung "Baulicher Umweltschutz in der Landwirtschaft" = 1.5-facher Betriebsdruck

Daher sind die Tabellenwert für 18.75bar (12. 5bar x 1.5)





Lesebeispiel:

PVC - U Druckrohr 110 x 5.3 PN12.5 bar => Prüfdruck 18.75 bar Bogen 30° Boden Mittel

Benötigtes Fundament = 925cm2 Entspricht einer Abstützfläche von zirka 20 x 48 cm = 960 cm2

-------------------------------------------------------------------------------------------------------------------



Fundament - Flächen für Prüfdruck 30bar



Tabelle für Rohre PN 20 bar Sicherheitsfaktor C = 2.0

Prüfdruck gemäss Wegleitung "Baulicher Umweltschutz in der Landwirtschaft" = 1.5-facher Betriebsdruck

Daher sind die Tabellenwert für 30.00bar (20bar x 1.5)





Lesebeispiel:

PVC - U Druckrohr 110 x 8.2 PN20bar => Prüfdruck 30bar Bogen 30° Boden Mittel

Benötigtes Fundament = 1480cm2 Entspricht einer Abstützfläche von zirka 30 x 50 cm = 1500 cm2

-------------------------------------------------------------------------------------------------------





Quellen / Tabellen basieren auf:



A  DVGW-Merkblatt GW 310



B   Schulungsunterlagen vom VKR „Schweissen und Verlegen von druckbeanspruchten,

erdverlegten Rohrleitungen aus Polyethylen (PE) und Polyvinylchlorid (PVC-U)“

Ausgabe 2013 Anhang A 10.4 + 10.5



C   Katalog Omniplast Druckrohr-Programm PVC-U mit Steckmuffe Standard,

System 3s Verlege-Anleitung ab Seite 14
